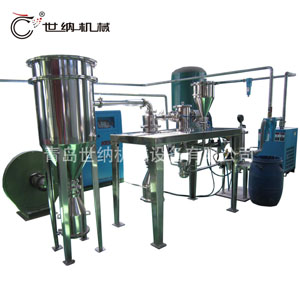

氣流粉碎機是一種利用高速氣流來實現幹式物料超微粉碎的設備，它由氣流粉碎機、旋風收集器、除塵器、引風機、電控櫃等組成。壓縮空氣經過濾幹燥

除油後，通過特殊配置的噴嘴高速噴射入粉碎腔內，在高壓氣流的作用下把物料粉碎，粉碎後的物料隨上升氣流進入分級腔，在高速度運轉的分級葉輪產

生的離心力和氣流產生的向心力作用下，使粗細顆粒分開，符合粒徑要求的細顆粒通過分級葉輪葉片間隙進入旋風收集器和除塵器收集，粗顆粒被分級葉輪

甩出並下降至粉碎區繼續粉碎。





◆適合於莫氏硬度9以下的各種物料的幹法超微粉碎。
◆因為物料是在氣流的帶動下自身碰撞粉碎，這樣在物料的粉碎過程中不會構成汙染。
◆因為物料是在氣體膨脹狀態下粉碎，所以粉碎腔體內溫度控製在常溫狀態。

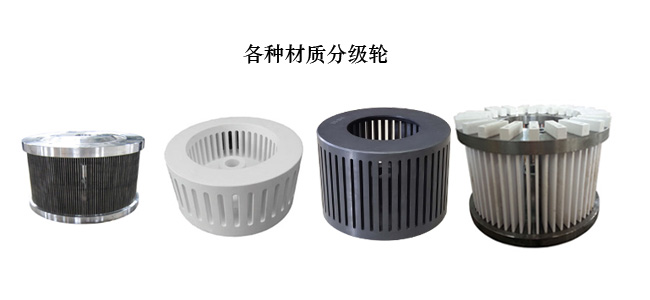

◆內帶分級裝置，可一次得到想要的產品粒徑。
◆設備可以做耐磨防護，比如陶瓷、聚氨酯、耐磨橡膠等多種選擇。
◆設備拆裝清洗方便，內壁光滑。
◆整套係統密閉運行，噪音低，生產過程清潔。

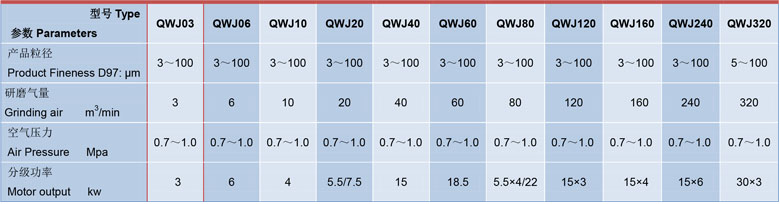

QWJ-03 氣流粉碎機技術參數

注：1.設備的處理量與物料的性質及產品粒度要求有關。   2.產品粒度可調。





實際應用

  化工、礦物（如碳酸鈣、高嶺土、石英、滑石、重晶石、石墨等非金屬礦）、磨料、陶瓷、耐火材料、食品、新材料等行業。

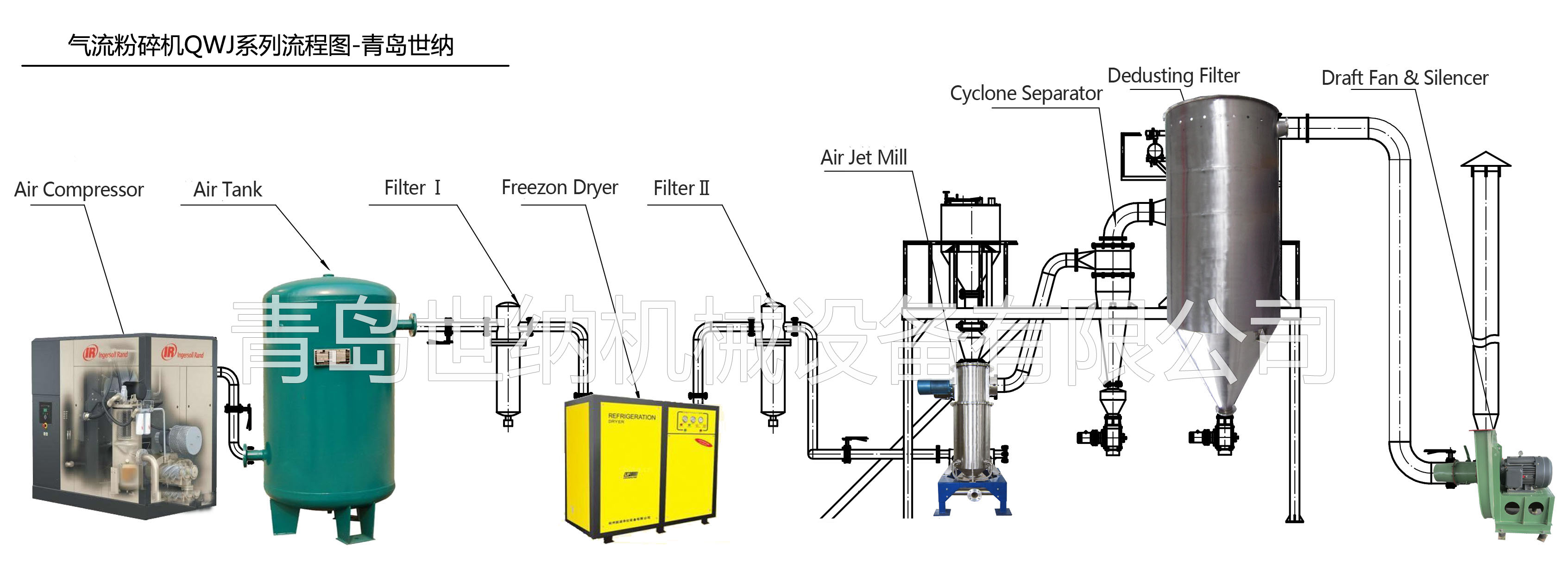

流程圖：
